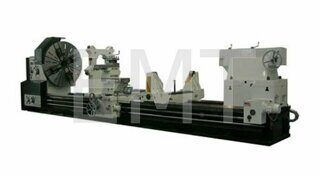

CW61200G Тяжёлый токарный станок
ОПИСАНИЕ:
Предназначен для обработки массивных деталей из стали или чугуна. На станке можно производить обточку наружных цилиндрических поверхностей как в центрах, так и с установкой в планшайбу передней бабки и центра задней бабки, обработку роторов турбин, обточку конусных поверхностей, нарезку метрических, дюймовых резьб и спиралей, обработку деталей сложного профиля при установке специальных приспособлений.
ХАРАКТЕРИСТИКИ:
|
|
Характеристики |
Ед. измерения |
TC61200G |
|
Диапазон обработки |
Max.диаметр обработки над станиной |
mm |
2000 |
|
Max.диаметр обработки над суппортом |
mm |
1600 |
|
|
Max.расстояние между центрами |
mm |
3000-12000 |
|
|
Ширина станины |
mm |
1100 |
|
|
Max.вес заготовки |
T |
10 T（15 T） |
|
|
Шпиндель |
Код конца шпинделя |
|
A2-15 |
|
Диаметр отверстия шпинделя |
mm |
110(140) |
|
|
Конус отверстия шпинделя |
mm |
Метрика 120 1:20 |
|
|
Скорость вращения шпинделя |
r/min |
3-200 |
|
|
Система подачи |
Диапазон продольной и поперечной подачи |
mm/r |
56；0.1-12 |
|
Шаг винта |
mm |
12 |
|
|
Диапазон метрической резьбы |
mm |
44；1-120 |
|
|
Диапазон дюймовой резьбы |
mm |
40；30-1/2 TPI |
|
|
Диапазон резьбы модуля |
mm |
46；0.5-60 |
|
|
Диапазон номеров сечений резьбы |
mm |
48 60-1/2 |
|
|
Скейт быстро движущаяся скорость |
mm/min |
3740 |
|
|
Держатель инструмента |
Большой держатель инструмента, максимальное боковое перемещение |
mm |
760 |
|
Максимальный ход верхней башни |
mm |
300 |
|
|
Резцедержатель |
mm |
45*45 |
|
|
Бабка |
Диаметр втулки задней бабки |
mm |
260 |
|
Ход втулки задней бабки |
mm |
300 |
|
|
Коническая втулка задней бабки |
Morse |
Метрика 80 1：20 |
|
|
Мощность двигателя |
KW |
AC30 (AC 37 KW) |
|
|
Габариты |
L*W*H |
mm |
6800*2100*2350(3m) |
|
Вес |
Вес нетто |
kg |
22000 |
