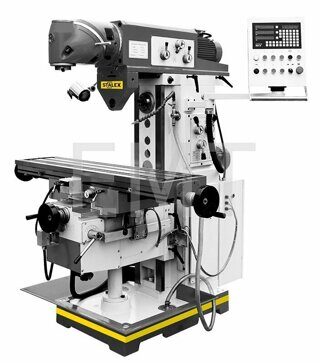

MUF150 Servo Широкоуниверсальный фрезерный станок STALEX
Цена по запросу!
ОПИСАНИЕ:
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
- Широкоуниверсальный фрезерный ста-нок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фре-зерной головы без пиноли
- Автоматическая подача и ускоренное пе-ремещение стола по 3м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатели перемещения по осям X/Y (ШВП)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Стандарт СЕ
- Электрокомпоненты Schneider electric
ХАРАКТЕРИСТИКИ:
| Макс. диаметр торцевого фрезерования |
125 мм |
| Макс. диаметр концевого фрезерования |
35 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 11 |
45-1660 об/мин |
| Конус шпинделя |
ISO40 |
| Перемещение консоли |
500 мм |
| Диапазон наклона головки |
±360⁰ |
| Расстояние шпиндель-стол |
210-610 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12 |
35-1500 об/мин |
| Конус шпинделя |
ISO40 |
| Расстояние ось шпинделя-консоль |
305-805 мм |
| Расстояние ось шпинделя-стол |
30-430 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола |
1370х320 мм |
| Поворот стола |
±45˚ |
| Перемещение стола по оси XхYхZ |
1000x360x400 мм |
| Автоматическое перемещение по осям X/Y |
30-830 мм/мин |
| Автоматическое перемещение по оси Z |
23-625 мм/мин |
| Ускоренное перемещение по осям X/Y/Z |
1000/1000/750 мм/мин |
| Макс. крутящий момент сервомоторов |
10Nm |
| Мощность сервомоторов по осям X/Y |
1,5 кВт |
| Мощность насоса СОЖ |
0,9 кВт |
| Объем потока СОЖ |
25 л/мин |
| Макс. нагрузка на стол |
300 кг |
| Т-образный паз/расстояние, 3 |
14 мм / 80 мм |
| Мощность двигателя(горизонт/верт) |
3,0/3,0 кВт |
| Габаритные размеры |
1840х1830х2050 мм |
| Масса |
1540 кг |
| Комплект поставки | |
|---|---|
| Цанговый патрон с набором из 8 цанг (4-16мм) | |
| УЦИ по трем осям | |
| Автоподача стола по осям X/Y | |
| Электромотор подъема стола | |
| Машинные тиски 160 мм | |
| Оправки для горизонтального фрезерования. | |
| Зажимная тяга -2шт. | |
| Система подвода СОЖ | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Стандарт СЕ | |
| Электрокомпоненты Schneider electric |
