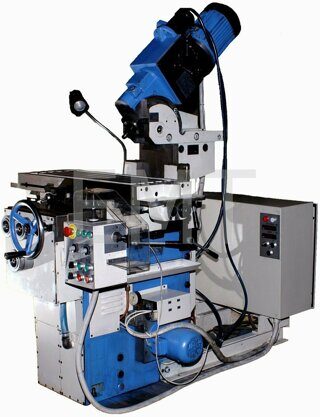

Широкоуниверсальный фрезерный станок с поворотной головкой 6ДМ80Ш
По желанию клиента модель может быть оснащена системой УЦИ.
ОПИСАНИЕ:
Широкоуниверсальный фрезерный станок с поворотной головкой предназначен к использованию как на крупных индустриальных предприятиях ОПК, аэрокосмической, приборостроительной, машиностроительной с их большой номенклатурой и существенными объемами выпускаемых изделий, так и на малых предприятиях индивидуального характера производства. ДЗФС удалось создать концептуально новую и оригинальную по компоновочному решению конструкцию жесткого повышенной точности бесконсольного фрезерного широкоуниверсального станка с поворотной головкой мод. 6ДМ80Ш и поставить его в ряд конкурентоспособной и импортозамещающей продукции отечественной промышленности. Пространственно развязав движения стола с установленной на него обрабатываемой деталью и шпиндельной головки с инструментом удалось получить возможность довести нагрузку на стол до величин превышающих возможности консольно-фрезерных и инструментальных станков больших, по сравнению с 6ДМ80Ш, габаритов. Наличие поворотной головки, вала отбора мощности и возможность оснащения станка дополнительными приспособлениями, такими как поворотный стол, делительная головка, долбежная и поворотные головки, позволяет произвести на станке любые виды фрезерных, сверлильных и расточных операций на деталях из машиностроительных материалов с 5-ти и более сторон за одну установку.
ПРЕИМУЩЕСТВА:
+более высокие усилия резания;
+малые усилия на органах управления;
+джойстиковое управление по 3-м осям;
+автоматизированный зажим инструмента;
+жёсткая бесконсольная конструкция с крестовым столом;
+широкий рабочий диапазон при наличии бесступенчатого
регулирования подач и частот вращения шпинделя;
+эргономично расположенная зона обслуживания станка оператором;
+простота конструкции, простота технического обслуживания и ремонта;
+низкий уровень шума на высших частотах вращения шпинделя
(отсутствие конических передач в главном приводе);
+вал отбора мощности (возможность работы с делительной головкой и поворотным столом).
ХАРАКТЕРИСТИКИ:
|
Наименование параметров |
6ДМ80Ш |
|
Размеры рабочей поверхности стола, мм |
320х800 |
|
Наибольшее продольное перемещение стола, мм поперечное перемещение шпиндельной головки, мм вертикальное |
500 200 400 |
|
Пределы продольное подач стола, мм/мин поперечное подач шпиндельной головки, мм/мин вертикальное |
10…..3 000 10…..3 000 10…..1 000 |
|
Ускоренное продольное перемещение стола, мм/мин поперечное перемещение шпиндельной головки, мм/мин вертикальное |
3 000 3 000 1 000 |
|
Конус шпинделя |
ISO 40 |
|
Пределы частот вращения шпинделя, мин -1 |
20.....4 000 |
|
Количество частот вращения шпинделя |
бесступенчатое |
|
Угол поворота оси шпинделя, град |
90 |
|
Мощность электродвигателя подач привода, кВт шпинделя |
2,1 4,0 |
|
Габаритные размеры станка, мм |
1 800х1 125х1 400 |
|
Масса станка, кг |
1 400 |
|
Класс точности |
П |
|
Наименование |
Кол-во |
Примечание |
|
Станок в сборе |
1 |
|
|
2. Входят в комплект и стоимость станка |
||
|
6ДМ80Ш.20.040 Ключ накидной |
1 |
|
|
6ДМ80Ш.30.100 Штурвал |
1 |
|
|
Принадлежности и инструмент |
||
|
6ДМ80Ш.100.016 Винт |
4 |
|
|
6ДМ80Ш.100.018 Винт |
1 |
|
|
6ДМ80Ш.100.024 Гайка |
5 |
|
|
ДФ6725.96.01.120 Оправка переходная |
1 |
|
|
6Д82Ш.100.160 Патрон цанговый |
1 |
|
|
6225-0134 Оправка по ГОСТ 15067-75 |
1 |
Ф 27 |
|
6222-0055 Оправка по ГОСТ 13785-75 |
1 |
Ф 27 |
|
6222-0032 Оправка по ГОСТ 13785-75 |
1 |
Ф 27 |
|
Кольцо по ГОСТ 15071-75: |
||
|
6030-0818 |
1 |
L=3 |
|
6030-0819 |
1 |
L=6 |
|
6030-0820 |
2 |
L=10 |
|
6030-0885 |
2 |
L=16 |
|
6030-0822 |
2 |
L=20 |
|
6030-0823 |
2 |
L=30 |
|
Ключи гаечные двусторонние по ГОСТ 2839-80: |
||
|
7811-0003 С1 Хим.Окс.Прм. |
1 |
8 х 10 |
|
7811-0021 С1 Хим.Окс.Прм. |
1 |
12 х 14 |
|
7811-0023 С1 Хим.Окс.Прм. |
1 |
17 х 19 |
|
7811-0025 С1 Хим.Окс.Прм. |
1 |
22 х 24 |
|
Ключи торцовые по ГОСТ 11737-74: |
||
|
7812-0374 40Х Хим.Окс.Прм. |
1 |
S=5 |
|
7812-0375 40Х Хим.Окс.Прм. |
1 |
S=6 |
|
7812-0377 40Х Хим.Окс.Прм. |
1 |
S=8 |
|
7812-0378 40Х Хим.Окс.Прм. |
1 |
S=10 |
|
7812-0381 40Х Хим.Окс.Прм. |
1 |
S=14 |
|
Ключи по ГОСТ 16984-79: |
||
|
7811-0315.1 Хим.Окс.Прм. |
1 |
Ф 30…..34 |
|
7811-0316.1 Хим.Окс.Прм. |
1 |
Ф 38…..42 |
|
7811-0318.1 Хим.Окс.Прм. |
1 |
Ф 55…..60 |
|
7811-0320.1 Хим.Окс.Прм. |
1 |
Ф 75…..85 |
|
Ключ гаечный односторонний по ГОСТ 2841-80 (ТУ-035-1019-85) |
||
|
7811-0146.С1 Хим.Окс.Прм. |
1 |
S=46 |
|
Ключ по ГОСТ 25778-83 |
||
|
6910-0633 ПВХ9 |
1 |
S=24 |
|
Ключи торцовые ДП.010.00-88 |
||
|
18 |
1 |
|
|
22 |
1 |
|
|
Отвёртка по ГОСТ 17199-78 |
||
|
7810-0318 Хим.Окс.Прм. гр. 3 |
1 |
|
|
Шприц штоковый по ГОСТ 3643-75 |
||
|
Тип II, ёмкость 120 смх3 |
1 |
|
|
Документы |
||
|
Руководство по эксплуатации |
1 |
|
|
Руководства и паспорта на комплектующие изделия |
1 |
|
