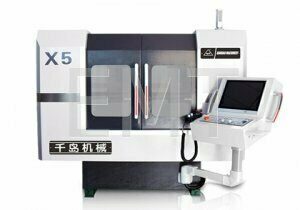

X5 Пятикоординатный точильный станок для инструментов
Цена по запросу!
Сфера применения:
Производство и заточка фрез разного типа, сверл, рашпилей, желобовидных резцов, формовочных резцов, акриловых резцов, столярных инструментов.
Технические параметры
|
Содержание |
Параметры |
Примечание |
|
Длина шлифовки |
150мм |
|
|
Диаметр шлифовки |
0.5-16мм |
|
|
Максимальный диаметр захвата изделия |
240мм |
|
|
Перемещение по оси Х |
700мм |
|
|
Перемещение по оси Y |
300мм |
|
|
Перемещение по оси Z |
200мм |
|
|
Точность позиционирования осей X/Y/Z |
≤0.005мм |
|
|
Точность повторного позиционирования осей X/Y/Z |
≤0.003м |
|
|
Скорость быстрого перемещения по осям X/Y/Z |
12м/мин |
|
|
Угол вращения оси А |
360° |
Тайвань |
|
Угол вращения оси С |
±150° |
Тайвань |
|
Максимальная скорость вращения шпинделя |
9000об/мин |
|
|
Соединение шлифовального круга |
ВТ30 |
|
|
Допустимый внутренний диаметр шлифовального диска |
31.75мм
|
|
|
Допустимый наружный диаметр шлифовального диска |
200мм
|
|
|
Количество устанавливаемых шлифовальных дисков |
8шт.
|
|
|
Метод зажима изделия |
Зажим W25 |
Пневматический зажим |
|
Номинальная мощность электрошпинделя |
7.5кВт |
Двухосный наконечник вала |
|
Мощность сервомотора оси Х |
1.3кВт |
Япония YASKAWA |
|
Мощность сервомотора оси Y
|
1.3кВт
|
Япония YASKAWA |
|
Мощность сервомотора оси Z |
1.8кВт |
Япония YASKAWA |
|
Мощность сервомотора оси С |
0.85кВт
|
Япония YASKAWA |
|
Мощность сервомотора оси А |
1.3кВт
|
Япония YASKAWA |
|
Категория точности линейных направляющих |
Категория P
|
Япония THK |
|
Класс шарико-винтовой пары |
C3 |
Япония THK |
|
3D щуп |
1шт. |
Можно также установить щуп для измерения шлифовального диска |
|
Система числового программного управления |
Syntech |
Тайвань
|
|
Общая мощность станка |
14.5кВ |
|
|
Вес станка |
4000кг |
|
|
Габариты станка (Ш*Д*В)
|
2000*3024*2160мм
|
|
|
Опционно на станок может быть установлен шестиосевой робот |
NACHI/FANUC |
Япония |
